愛車の40系アルファードでサブウーファー「Pioneer TS-WX400DA」を使っている方へ。

結論から言うと、バッ直（バッテリー直結）は可能ですが、40系は「DIYがかなり厳しく、プロ施工が現実解」です。

実際、私も量販店（オートバックス・イエローハット・ジェームス）に問い合わせましたが、すべて「作業不可」と断られました。

しかし、最終的にはプロショップで安全に施工でき、音質も明確に向上（低音のキレ・解像感アップ）しました。

「バッ直だけで本当に音は変わるのか？」と気になる方は、こちらも参考にしてみてください。

👉【徹底検証】40系アルファード×TS-WX400DA｜15mm浮かせ設置と電圧計算で導く最適設定
👉【40系アルファード音質改善】TOON X＋TS-WX400DA導入ガイド

最初の壁：なぜ40系アルファードは量販店で「バッ直作業不可」と断られるのか？

40系アルファードは構造的に配線ルートが特殊で、一般的な車種よりも作業難易度が高いのが特徴です。

そもそも、私がなぜこれほどハードルの高い「バッ直」をしようと決意したのか。それには、ある日突然愛車に襲いかかった電装トラブルがきっかけでした。

結論から言うと、10Aカプラーでは電源容量が不足していました。

当初、私はサブウーファーの常時電源を、手軽な「10A電源取り出しカプラー」から確保していました。TS-WX400DAの最大消費電流は9.4A。さらにDSP側のサブウーファー音量設定も「-18dB」というかなり低い値に絞って稼働させていたため、「10Aもあれば絶対に余裕だろう」と高を括っていたのです。

しかし、ある日オーディオの音量を大きく下げた際、突然ナビの画面が暗くなり、再起動が掛かるという謎の現象が発生しました。一見すると「音量を下げた＝電力消費も減る」と思いがちですが、実際はそう単純ではありません。

「音量を『下げた』のになぜ電源が落ちるの？」と疑問に思われるかもしれませんが、これこそがサブウーファーの盲点です。低音というのは非常に大きな電気エネルギーを必要とします。音楽の中で急な「ドンッ！」という重低音のアタックが入った瞬間、全体の音量設定やウーファーのボリューム値に関わらず、アンプは一瞬でMAX近くの電流を要求してしまうのです。

細いカプラーの配線ではその瞬間的な大電流を流しきれず、車両側の電圧が一瞬だけ大きく低下（電圧降下）し、ナビの安全装置が働いて落ちてしまった、というのが事の真相でした。電流の通り道（配線容量）が圧倒的に不足していました。

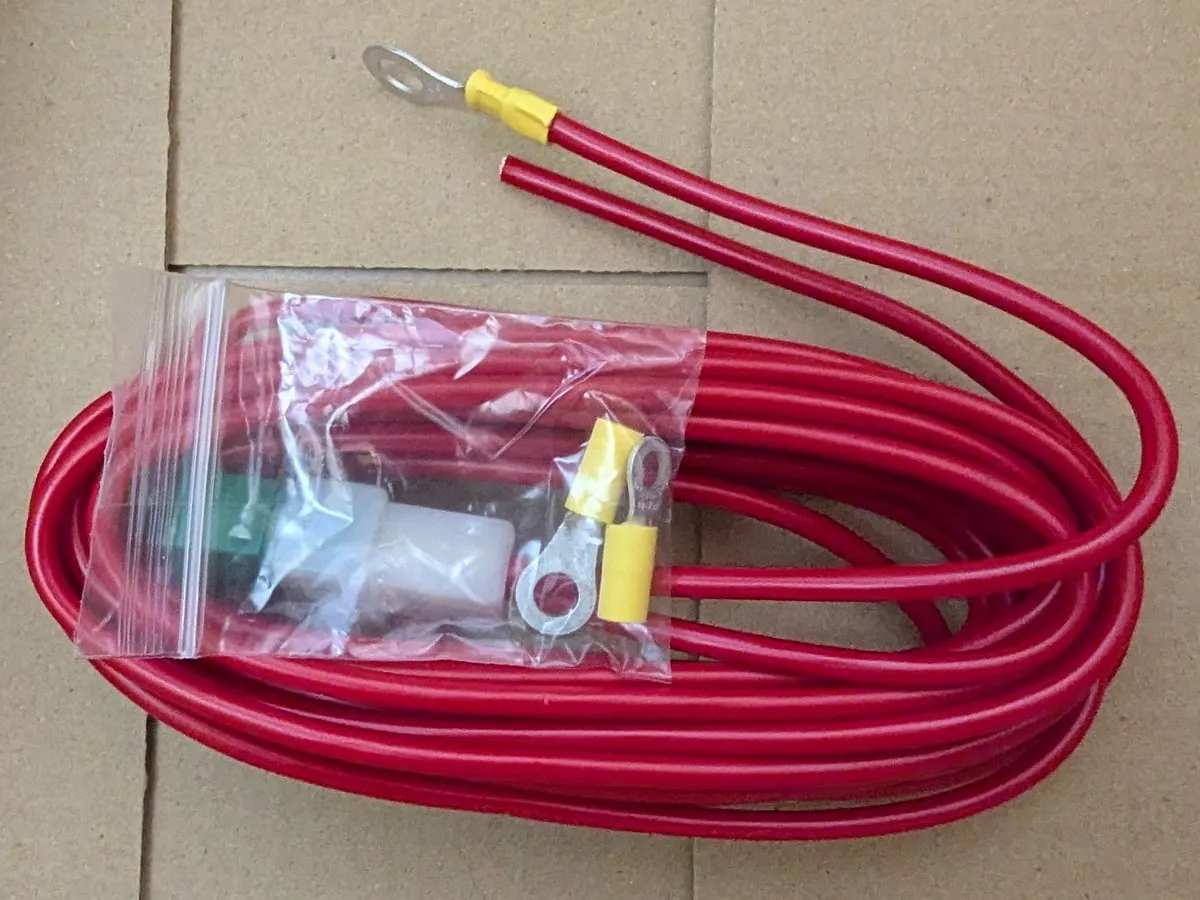

まずはこの深刻な電源不足を根本解決するため、パーツの調達から始めました。バッ直の定番「エーモン バッテリーケーブル 1188」をAmazonで購入。実店舗と比べると価格差が大きいため、ネット購入がおすすめです。先ほどお話しした「瞬間的な大電流」にもびくともしない40A対応の頼もしい仕様で、電源の余裕を確保するうえで安心して使える定番モデルです。

実際の価格は、ネットでは2,000円弱に対し、量販店では3,000円弱と約1,000円の差がありました。

同じ商品でもこれだけ差があるため、急ぎでなければネット購入のほうがコストを抑えられます。

今回使用したのは、定番の5sq極太ケーブル「エーモン 1188」です。電源の余裕を確保するうえで安心して使える定番モデルです。

DIYで配線を通そうとしましたが、40系アルファードのエンジンルームは防水・遮音処理が非常にしっかりしており、素人が通すのは困難でした。

「時間がかかりすぎる」と判断し、プロに依頼することにしました。

ところが、大手カー用品店（オートバックス、イエローハット、ジェームス）に問い合わせても、「40系アルファードのバッ直作業は不可」と断られました。店舗で部品を購入しても作業は受けられない状況です。

主な理由は以下の3つです。

① 配線ルートの難易度が高すぎる

40系アルファードは、防水・遮音構造が非常にしっかりしており、車内へ配線を通すためのサービスホール（グロメット）へのアクセスが困難です。

特に助手席側奥のグロメットは、ワイパー周り（カウルトップ）の分解が必要になるケースもあり、一般的な車種よりも作業難易度が高くなっています。

② 作業リスクが高い（トラブル時の責任問題）

バッ直はバッテリーから直接電源を引くため、施工ミスがあるとショートや電装トラブルにつながるリスクがあります。

量販店では標準作業以外はリスク管理が厳しく、万が一のトラブル時の対応を考慮して、対応不可としているケースが多いのが実情です。

③ 施工実績が少なくノウハウが蓄積されにくい

実際に店舗スタッフへ確認したところ、バッ直作業の依頼は年間でも数件程度とのことでした。

施工機会が少ないためノウハウが蓄積されにくく、「確実に対応できる」と判断できない作業は断る方針になっていると考えられます。

つまり、「40系アルファードはバッ直できない」のではなく、“量販店の運用上、受けられないだけ”なのです。

ここで問題になるのが、「ではどこに頼めばいいのか？」という点です。
量販店がダメとなると、施工してくれるショップ探し自体が一気に難しくなります。

その後、「くらしのマーケット」で個人ショップを探しました。実際に2件に問い合わせたところ、工賃はそれぞれ13,500円と15,000円（税込）とのことでした。

しかし、車両預かりや遠方での依頼など、リスクもあり、一時は「作業難民」状態になりかけました。

救世主は「Goopit」で見つけた地元密着のプロショップ

自動車整備のポータルサイト「Goopit（グーピット）」を利用。近隣で持ち込み作業OK、口コミ評価が高いプロショップを選びました。実店舗の安心感もあり、ここに依頼することに決定。

👉「量販店NGでも施工できる現実的な選択肢」です

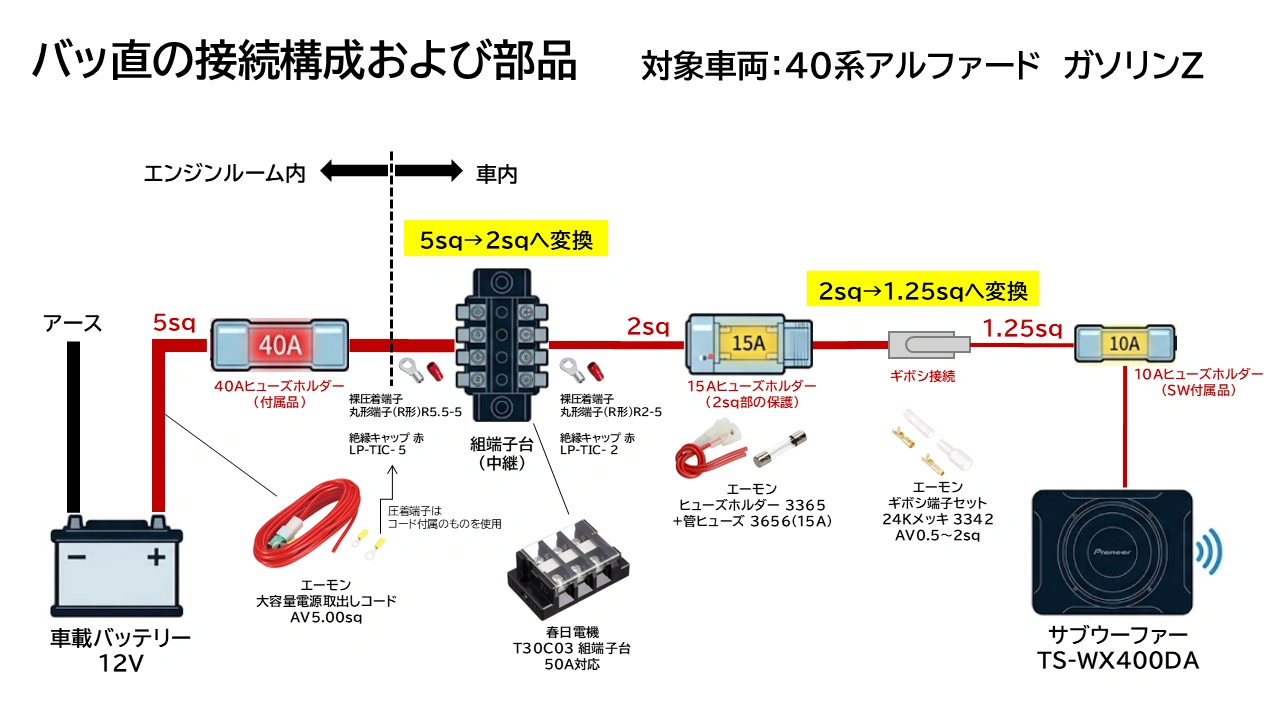

40系アルファード ガソリンZのバッ直配線回路図

施工費まとめ（相場と実例）

今回のバッ直施工にかかった費用と、実際に問い合わせた相場感をまとめます。

■ 実際の費用（今回）
・工賃：16,500円（税込）
・作業時間：約3時間

■ くらしのマーケットでの見積もり
・13,500円（税込）
・15,000円（税込）

■ 費用の目安
・相場：13,000円〜18,000円前後

内容としては「配線引き込み＋電源接続」のみの場合、この価格帯がひとつの目安になります。

なお、車種（特に40系アルファード）や施工難易度によっては、これ以上になるケースもあります。

DIY vs プロ施工 比較

バッ直はDIYでも可能ですが、40系アルファードでは難易度が高く、判断に迷うポイントでもあります。そこで、両者の違いを分かりやすく比較してみます。

結論：40系アルファードは「プロ推奨」です

項目	DIY	プロショップ
費用	◎（部品代のみ）	△（約13,000〜18,000円）
難易度	×（かなり高い）	◎
配線ルート	△（制限あり）	◎（純正ルート対応）
安全性	△（自己責任）	◎（施工経験あり）
作業時間	×（数時間〜半日以上）	◎（約3時間）
仕上がり	△	◎

納車後にどこまでDIYするべきか迷っている方は、こちらの記事も参考になります。

40系アルファードの場合、無理にDIYするよりプロ依頼のほうが現実的です。
特に以下の方はプロへの依頼がおすすめです。

逆に、過去にバッ直経験がある方や、車両構造を理解している方であればDIYも選択肢になります。

バッ直しないとどうなる？電源不足によるデメリット

バッ直をしなくてもサブウーファーは動作しますが、電源が不安定な状態では本来の性能を発揮できません。

特に今回のように「電源取り出しカプラー（10A）」を使用している場合、以下のような問題が起きる可能性があります。

• 低音の迫力が出ない（出力不足）
• 音のキレが悪くなる（レスポンス低下）
• 瞬間的な電圧降下でナビが再起動する
• 最悪の場合ヒューズ切れや配線トラブル

実際に私の環境でも、低音のピーク時に電圧が不安定になり、ナビが落ちる症状が発生しました。

→ つまり「鳴るけど性能が出ない状態」になります。

サブウーファーの性能をしっかり引き出したい場合は、安定した電源供給（＝バッ直）が重要になります。

【コラム】フリマで売られている「専用バッ直コード」はどうなの？

最近ではフリマなどで、TS-WX400DA用の「専用バッ直コード」も4,000円前後で販売されています。手軽に使える点では魅力的ですが、今回の私のシステムと比較すると以下の違いがあります。

• 許容電流の余裕：フリマコードは1.25〜2sq程度ですが、今回のシステムは5sq（40A対応）
• 将来の拡張性：端子台があるため、追加電装品も安全に分岐可能

手軽さか、安全性・拡張性かの選択ですが、私は今回のシステムで満足しています。

5sqの極太線をどう処理する？安全パーツ選定

エーモン1188は5sqの極太ケーブルで、どんなシチュエーションにも対応可能です。サブウーファーの既存配線は1.25sqのため、中継・減径方法や端子の接触抵抗、ヒューズ構成を慎重に設計しました。

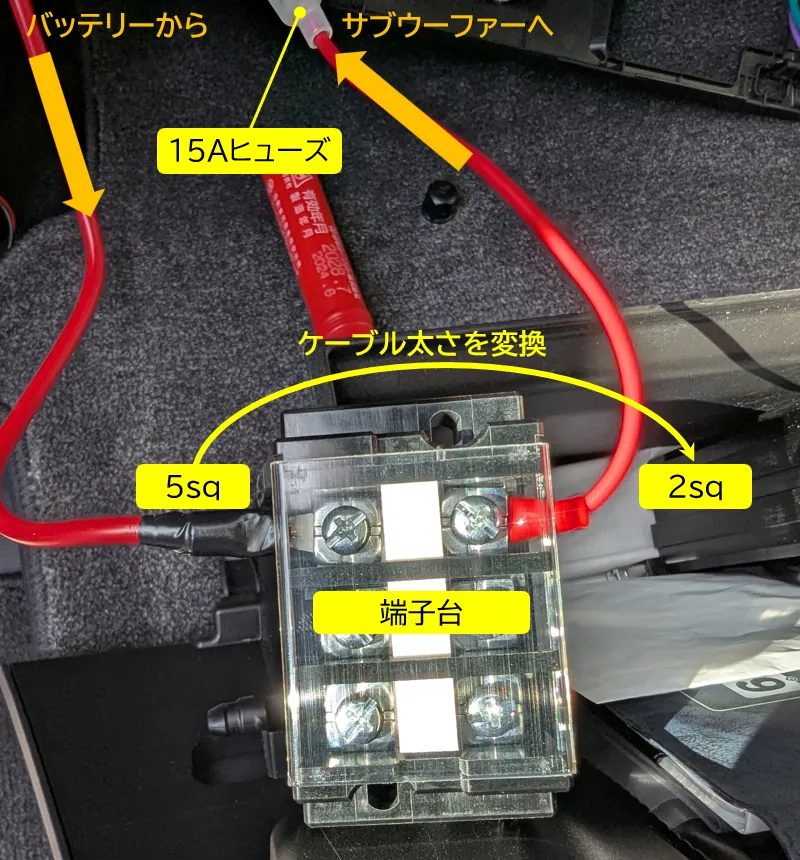

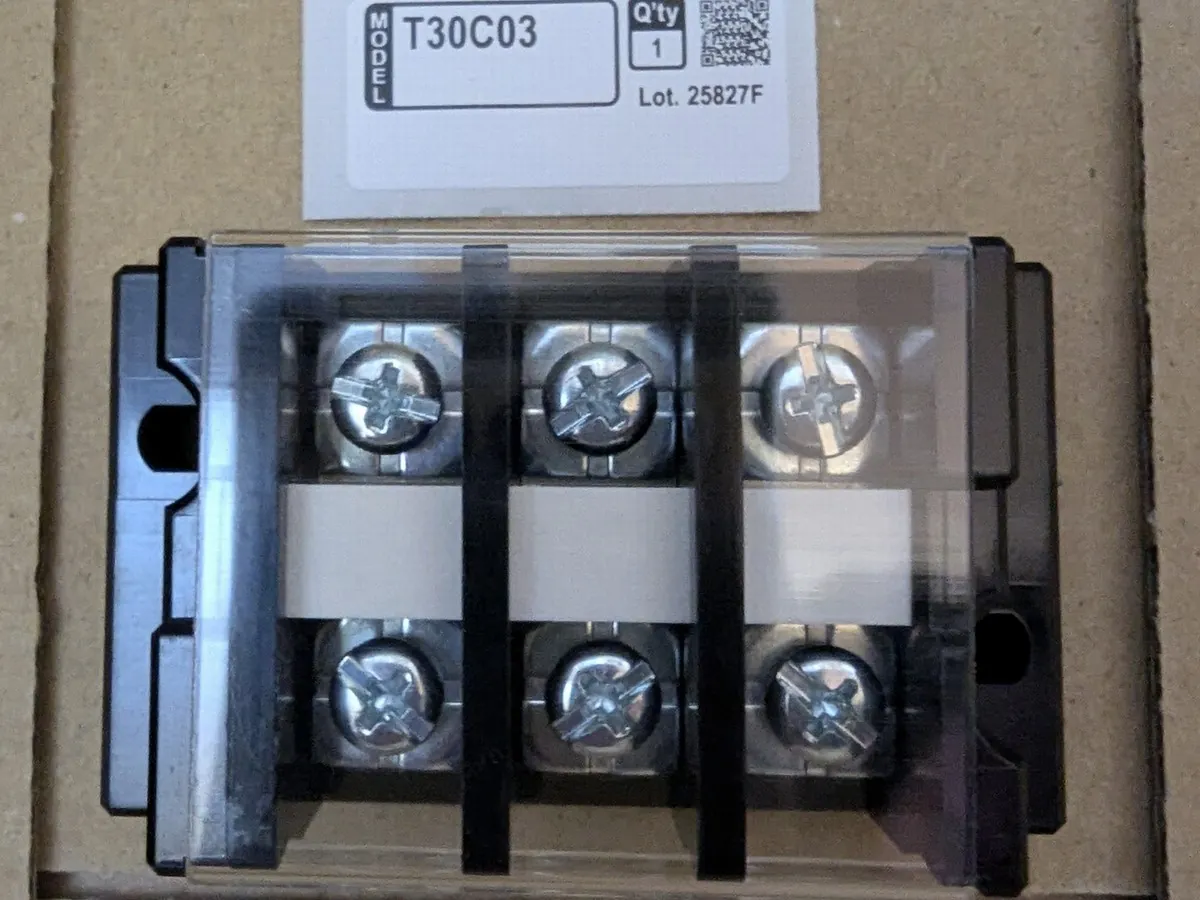

① 春日電機 組端子台「T30C03」

5sqケーブルを細い線へ安全に分配する端子台です。定格50Aまで対応。端子の一極だけ使用し、中央を空けて将来の拡張性を確保しました。

▼ 定格50A対応！安全な減径と将来の拡張性を担う必須パーツ

② 三段構えのヒューズ配置

火災リスクを減らすため、配線に応じた三段階ヒューズを設置しています。

異常が発生した箇所に近いヒューズから順に切れる設計で、安全かつ原因特定も容易です。

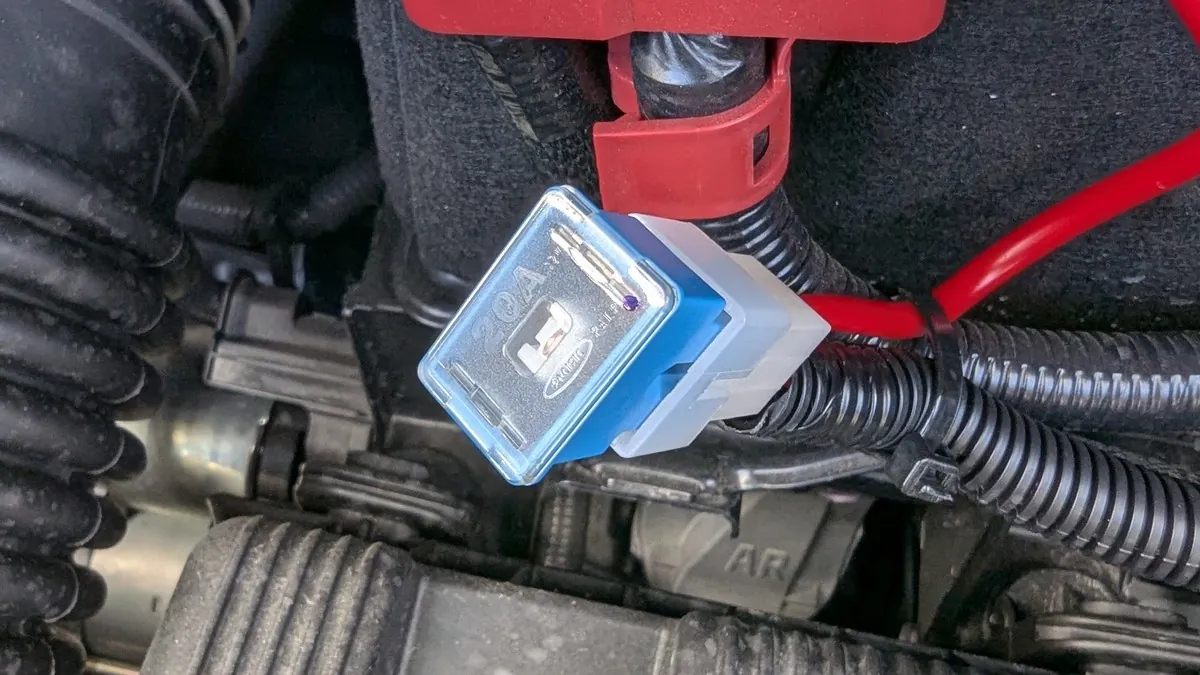

実際にバッテリー直結部に20Aヒューズを装着した状態がこちらです。

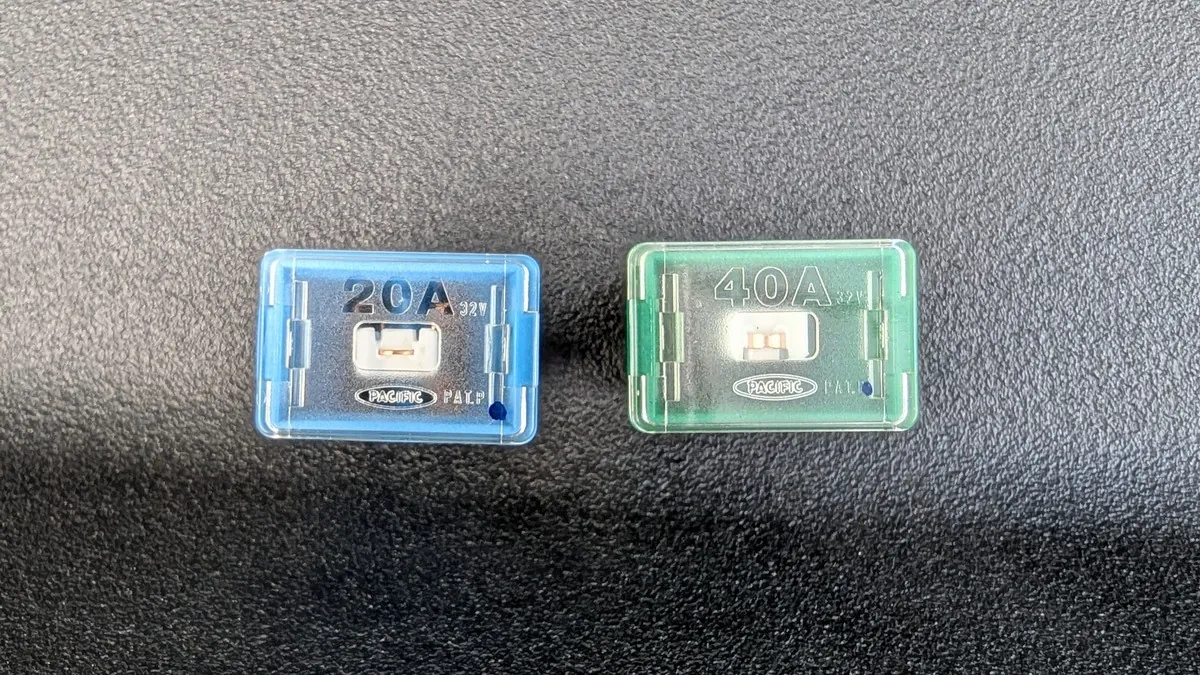

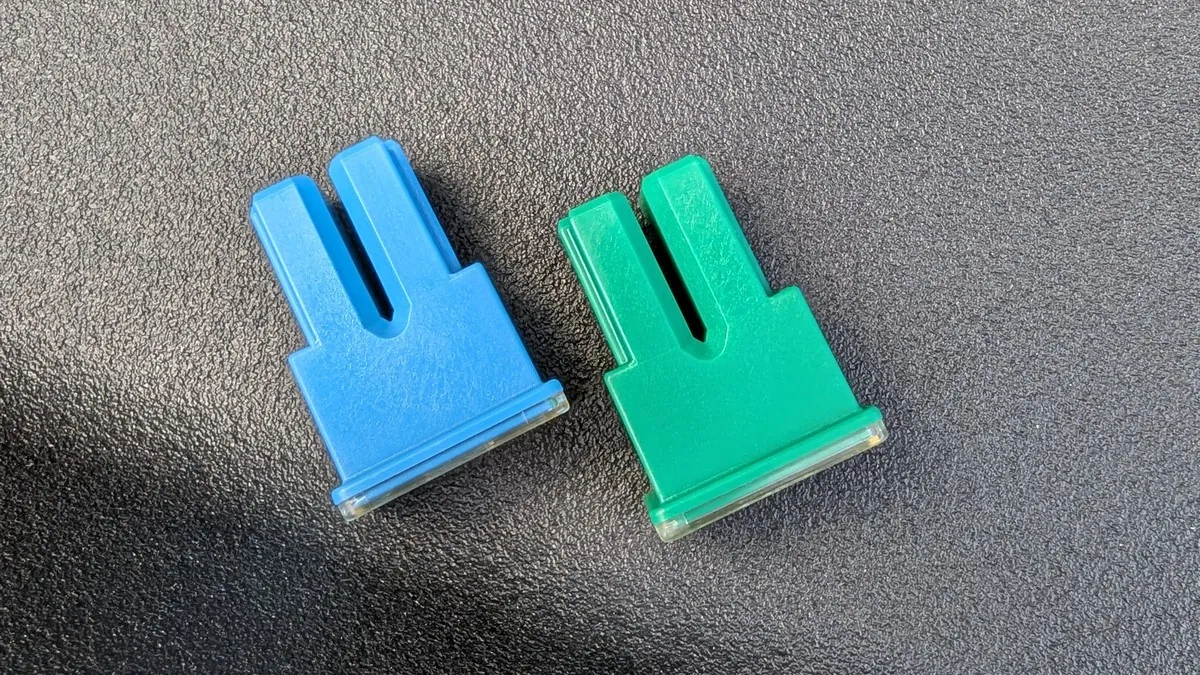

なぜ付属の40Aから20Aに下げて取り付けたのか？

エーモン1188には最初から「40A」のヒューズが付いています。しかし今回、私はあえて容量の小さい「20A」のヒューズに入れ替えてから施工しました。

理由はシンプルで、「万が一ショート（短絡）などの異常が起きたとき、より早く電気を遮断して車両火災を防ぐため」です。

今回実際にバッ直で繋いだサブウーファー（TS-WX400DA）は1台のみで、最大消費電流は「10A以下」です。 もし大元に付属の「40A」ヒューズを付けたままにしていると、どこかでショートが起きても、電気が40A（限界ギリギリの超大電流）に達するまでヒューズが切れてくれません。これでは安全装置として不安が残ります。

そこで、ウーファーの実際の消費電力（10A）と、その先のヒューズ構成（15A・10A）に合わせて、大元のヒューズも「20A」に差し替えました。 これにより、電気が40Aに達する前に「20A」の段階ですぐにヒューズが切れ、重大なリスクを未然に防ぐ安全なシステムになっています。

  ポイント：実際の消費電流に合わせてヒューズ容量を下げるのが安全設計

■ 今回の安全バッ直システムで使用した追加パーツ

① バッテリー直後の大元用（40A→20Aへ交換用）

▼ 万が一の車両火災を防ぐ！大元用の安全な20Aヒューズ

② 5sq→2sq変換時の中継用（ヒューズホルダー）

▼ 5sqから2sqへの中継に最適なヒューズホルダー

③ 中継ホルダーに入れる管ヒューズ（15A）

▼ 中継ホルダー用・15A管ヒューズ

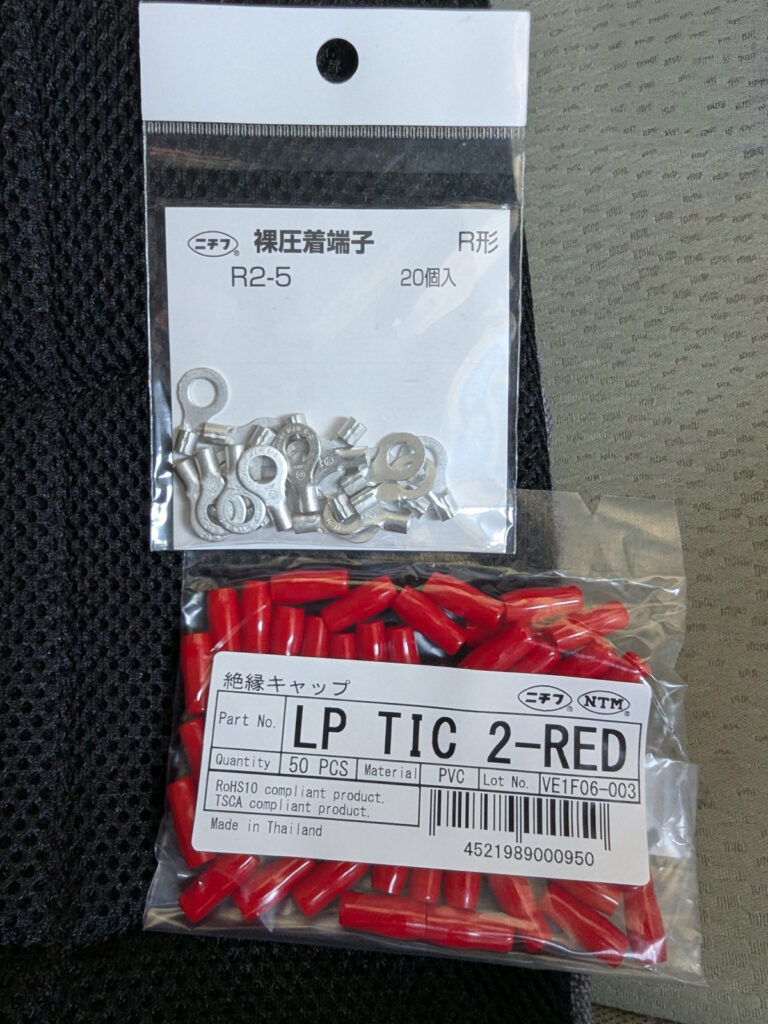

③ 丸形・金メッキ端子で確実性と音質を両立

※電源トラブルに関しては、実際に私も充電不良を経験しています。原因特定の過程を詳しくまとめていますので、気になる方はこちらも参考にしてください。

▼ 振動による抜けを防止！確実な接続のための丸型端子

▼ プラス電源の識別用・ショート防止に

プロの技が光る！エンジンルームと車内のレイアウト

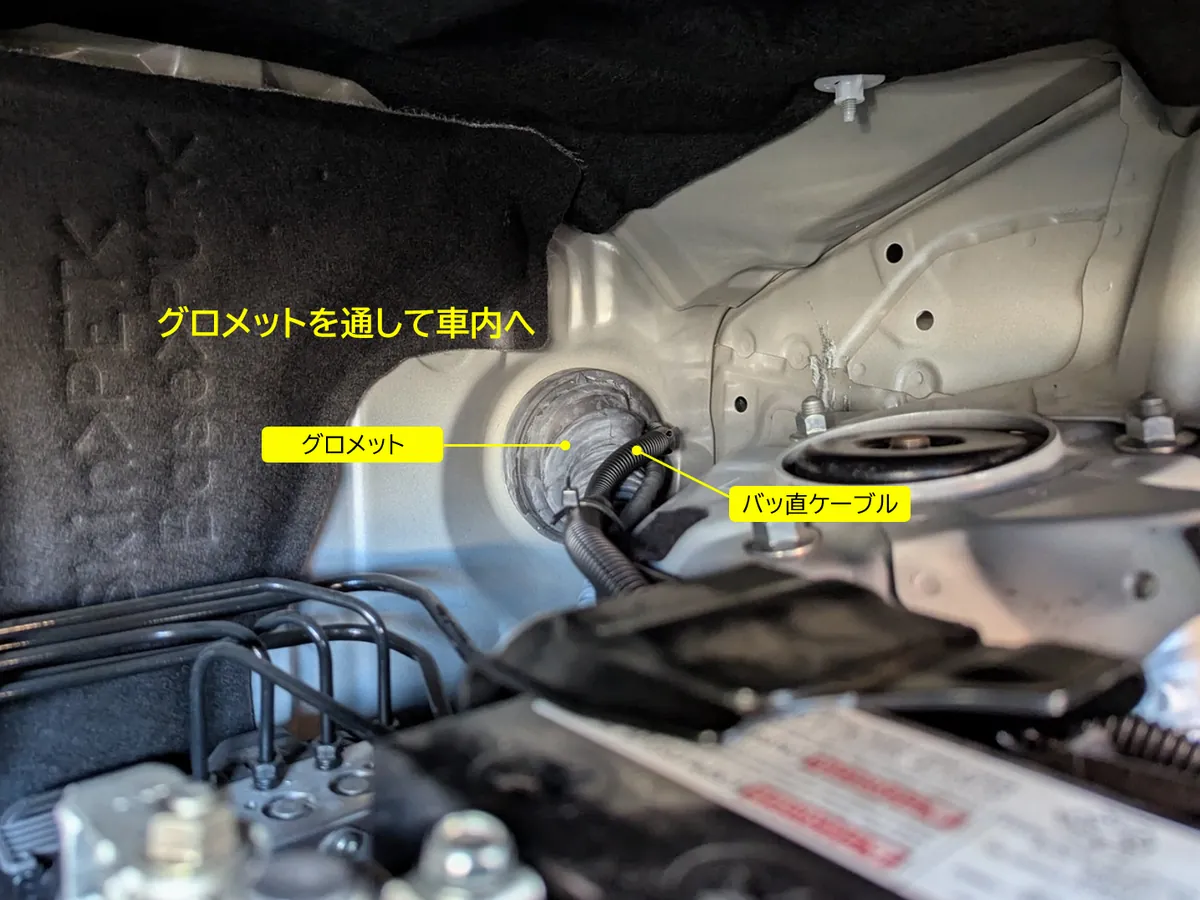

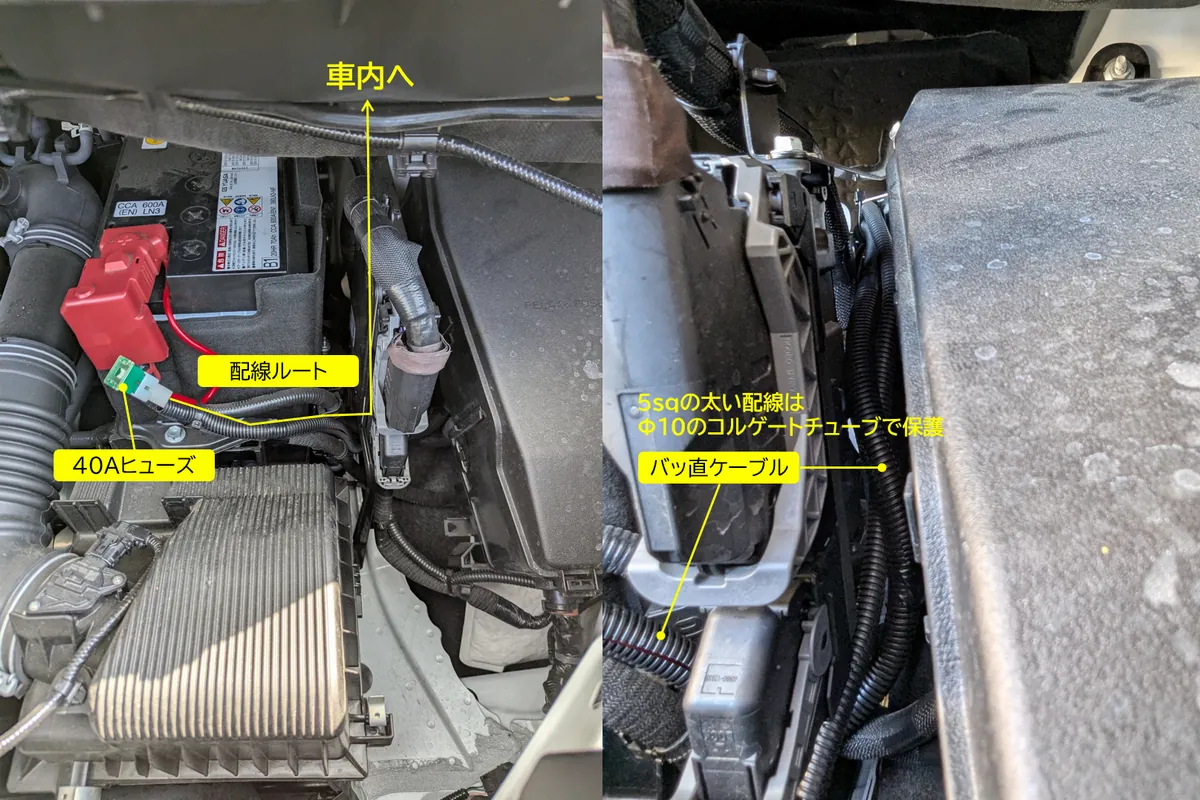

配線引き込みルート

バッテリーのプラスにケーブルを接続し、コルゲートチューブで保護して、エンジンルーム内助手席側奥のグロメットから車内へ通しています。グロメットはかなり奥にありますので、普通のDIYのようにはいきません。しかし実際に確認したところ作業難易度が非常に高く、私はここでDIYを断念し、プロに依頼することにしました。みんカラの情報ではタイヤハウス内を通すこともできるようですが、プロに依頼する以上、純正の配線ルートを活用した施工を選びました。

配線はエンジンルーム助手席側の奥まった位置にあるグロメット（ゴムの防水壁）から車内へ引き込まれているのですが、ここで一つの謎が浮かびました。

「通常の作業姿勢では手が届かない最奥部、一体どうやって通したの？」と。

ショップのスタッフに聞いたところ、実際の作業方法を聞いて、納得しました。フロントガラス下のワイパー周り（カウルトップパネル）をゴソッと完全分解して空間を作り、さらにエンジンルームの真上にうつ伏せで寝そべることができる「トップサイドクリーパー」という専用の作業台を使って、真上からフルアクセスして通すのだそうです。

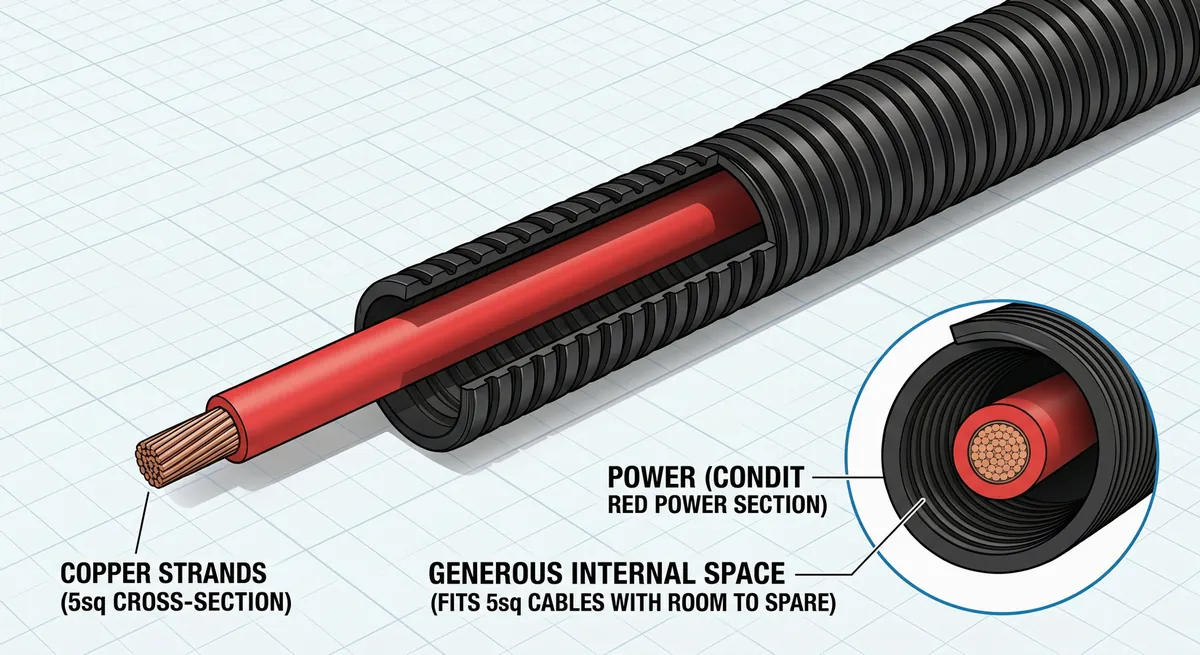

エンジンルーム：余裕を持たせた「φ10コルゲートチューブ」

5sqケーブルの保護チューブは計算上のφ7ではなく、φ10を選択。摩擦を減らし、内部の空気層で放熱性も向上。ヒューズ周りもプロのテープ巻きシーリングで雨や湿気対策済みです。

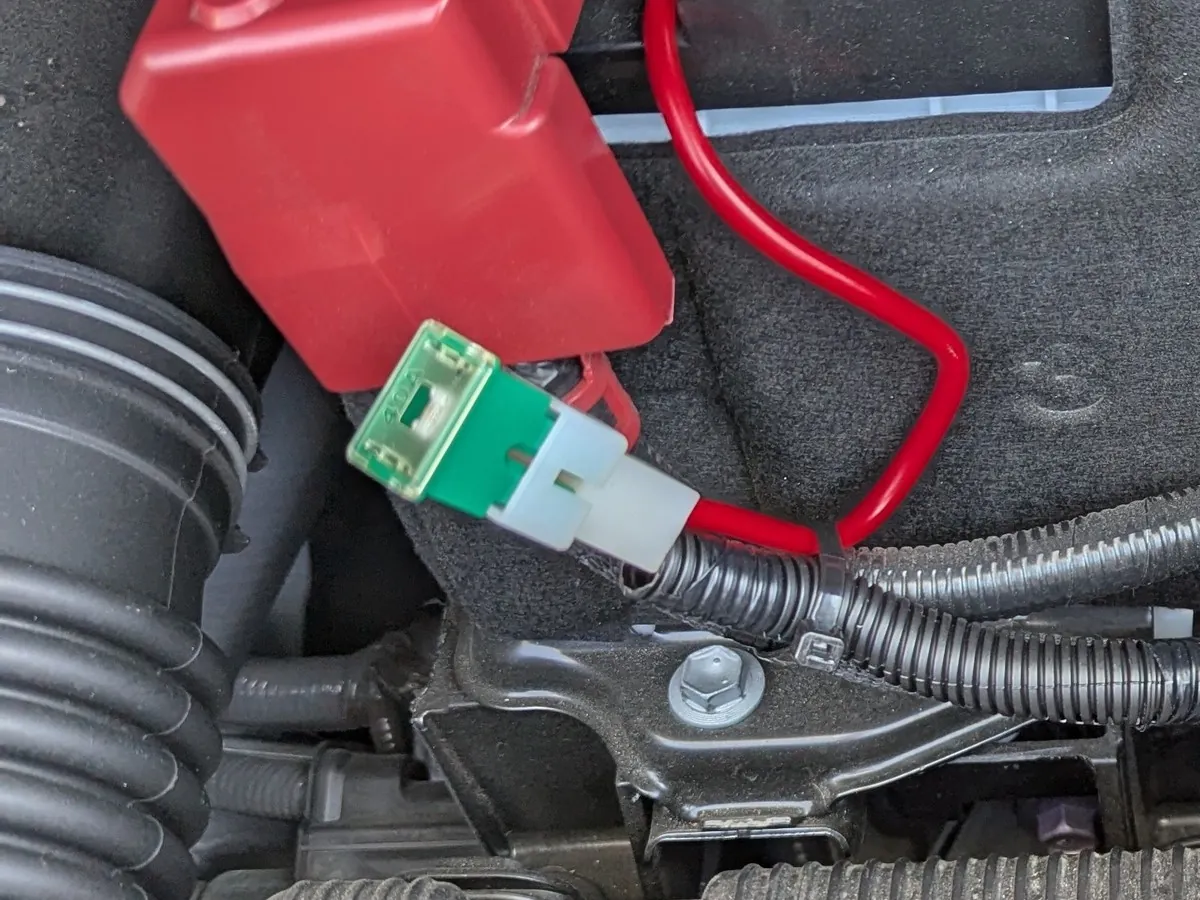

さらに感動したのが、バッテリー横の40Aヒューズホルダーの処理です。一見するとブランと浮いているように見えるのですが、よく見るとすぐ根本のコルゲートチューブが、車両のステーにタイラップ（結束バンド）でがっちりと固定されていました。

走行時の激しい振動で配線が擦れるリスクを完全に排除しつつ、万が一のヒューズ交換時には手元でフタを開けやすいよう、あえてホルダー本体には絶妙な『ゆとり』を持たせてあるのです。

確実な分解の手間、専用の設備、そして安全確認とメンテナンス性まで計算された職人技。この仕上がりを見て、「これはDIYでは再現できない」と感じ、ショップに依頼して正解だったと実感しました。

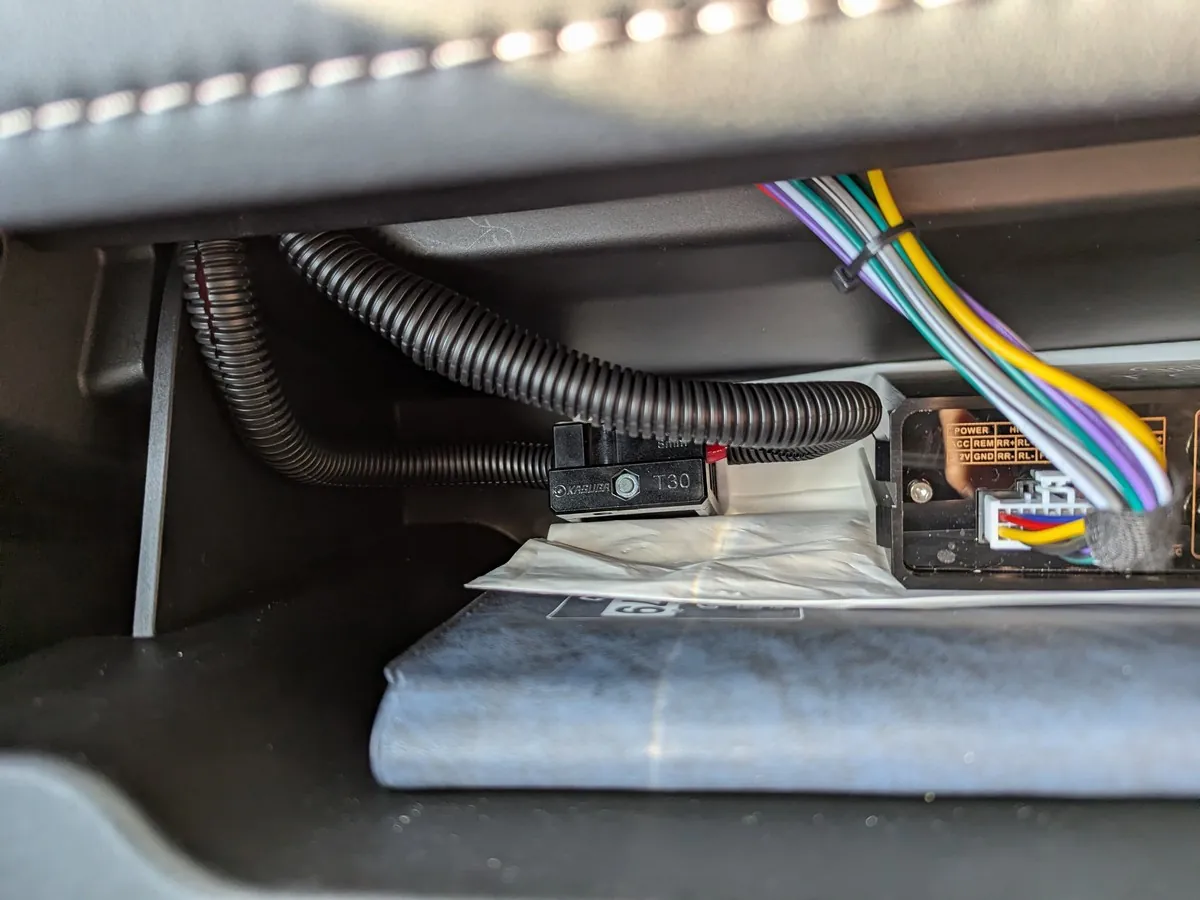

車内：グローブボックス内設置

端子台システムは助手席グローブボックス奥に設置。すでに「TOON X」が設置済みでしたが、職人技でギリギリ収まりました。車検証や荷物とも干渉せず、ヒューズ交換や電圧チェックも簡単に行えます。

こだわりは圧着端子をR形（リング型）にしたことです。少々のネジの緩みがあっても外れない強固なシステムです。5sqから2sqへ変換する中継ポイントでも15Aのヒューズを入れたりと、安全対策には徹底しています。端子台もプラカバーが付いていますのでショートリスクを大幅に低減できます。

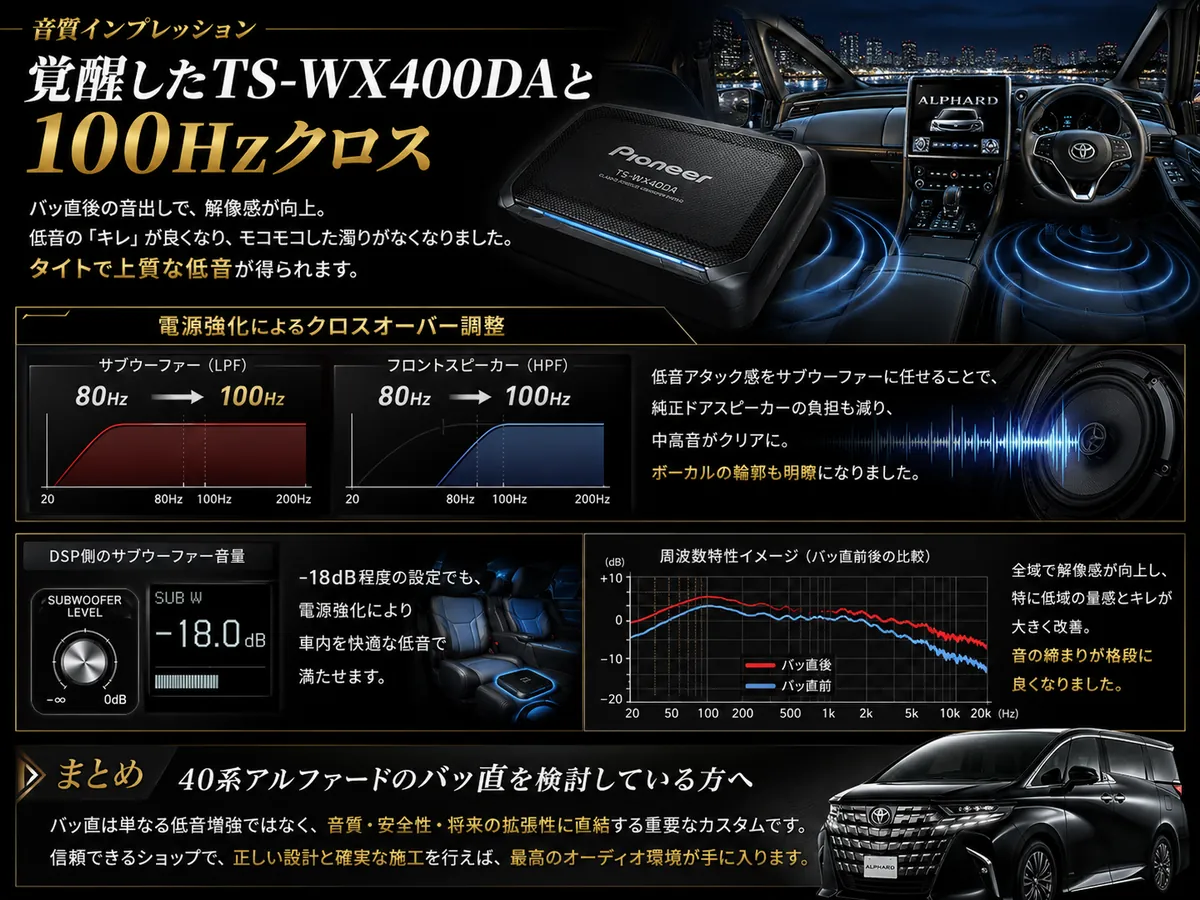

音質インプレッション：覚醒したTS-WX400DAと100Hzクロス

バッ直後の音出しで、解像感が向上。低音の「キレ」が良くなり、モコモコした濁りがなくなりました。タイトで上質な低音が得られます。

電源強化によるクロスオーバー調整

• サブウーファー（LPF）：80Hz → 100Hz
• フロントスピーカー（HPF）：80Hz → 100Hz

電源に余裕が生まれたことで、サブウーファーに低音帯域をより積極的に任せるセッティングへ変更しました。

その結果、低音のアタック感が明確になり、これまで感じていたモコモコした濁りが解消。純正ドアスピーカーの負担も軽減され、中高音の抜けが良くなりました。ボーカルの輪郭もはっきりし、音量を上げても不快な歪みを感じにくくなっています。

DSP側のサブウーファー音量は-18dB程度でも、電源強化により十分な低音量を確保でき、車内全体をバランス良く満たす“質の良い低音”が実現できました。

電源強化とクロスオーバー調整を行った結果、全体の音量感はやや下がったように感じました。

これまでと同じボリューム位置ではやや大人しく感じたため、現在は+4程度上げて使用しています。

しかし、音量を上げても不快感はなく、むしろクリアで心地よいサウンドになりました。長時間聴いても疲れにくいのも印象的です。

これは異常ではなく、むしろ正常な変化です。

 「音が減った」のではなく「無駄な低音が削ぎ落とされた」状態です

バッ直によって電源供給が安定したことで、これまで曖昧に膨らんでいた低音が引き締まり、無駄な“かさ増し感”がなくなりました。

さらにクロスオーバーを100Hzに調整したことで、低音の役割がサブウーファー側に明確に分離され、全体のバランスが整っています。

つまり、「音量が下がった」のではなく、「音が整理された」状態です。

結果として、「音量を上げて気持ちよく聴けるシステム」に変化しました。

これは電源供給の安定化と帯域分担の最適化によるもので、バッ直施工の効果として理にかなった変化です。

今回使用しているサブウーファーの詳細や設置方法は、こちらで詳しく解説しています。

※サブウーファー選びから検討したい方はこちらも参考にどうぞ

👉【2026年版】40系アルファードにおすすめのサブウーファー3選

40系アルファードは「盗難・電装トラブル・快適性」まで対策してこそ完成形です。
実際にやってよかった対策をまとめています👇

🔐 防犯対策を強化したい方はこちら
👉 【実体験】40系アルファード盗難対策｜Grgo ZVTⅡ＋IGLA2で二重防御

【快適性・便利性を重視する方はこちら】

👉【シンシェード】装着レビュー（夏の快適性UP）
👉【便利グッズ】おすすめ13選（前編）（満足度高いアイテム厳選）

まとめ：40系アルファードのバッ直を検討している方へ

40系アルファードのバッ直は「できない」のではなく、量販店では“難しすぎて断られるだけ”です。

実際には、適切なルートと施工方法を知っているプロショップであれば、安全に施工することが可能です。

また、電源を安定させることでサブウーファー本来の性能が引き出され、音質（特に低音のキレ・解像感）は確実に向上します。

✔ 量販店で断られた
✔ DIYに不安がある
✔ 音質をしっかり改善したい

まずは「Goopit」で近くの施工可能なショップをチェックしてみてください。

結論：40系アルファードのバッ直は「プロ依頼」が最適解

40系アルファードのバッ直は、DIYでも不可能ではありませんが、構造的に難易度が高くリスクも伴います。

そのため、
👉 安全性・仕上がり・確実性を重視するならプロ施工一択です。

重要なのは、「どこに依頼するか」です。

量販店で断られた場合でも、
・Goopitなどで実績のあるショップを探す
・事前に配線仕様を決めて持ち込む

この2点を押さえれば、スムーズに施工できます。

👉 「断られた＝できない」ではありません
正しいルートを選べば、40系アルファードでもバッ直は問題なく実現できます。
